軟化點是熱熔膠受熱后開始流動的溫度，可作為判斷熱熔膠融化難易程度、耐熱性、露置時間的參數。軟化點越高，耐熱性越好，露置時間越短。本文介紹了環球法測試軟化點的方法。

1

 測試原理

把確定質量的鋼球置于填滿試樣的金屬環上，在規定的升溫條件下，鋼球進入試樣，從一定的高度下落，當鋼球觸及底層鋼板時的溫度，視為軟化點。

2

 測定裝置介紹

▲軟化點測試裝置圖解

① 軟化點測定裝置

• 鋼球：直徑為9.53mm，質量為3.50士0.05g；

• 環架金屬板

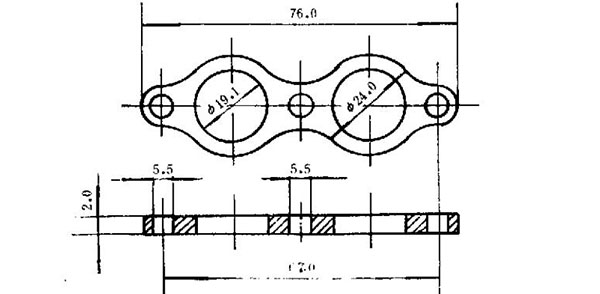

▲環架金屬板

• 鋼球定位環：用黃銅制成；

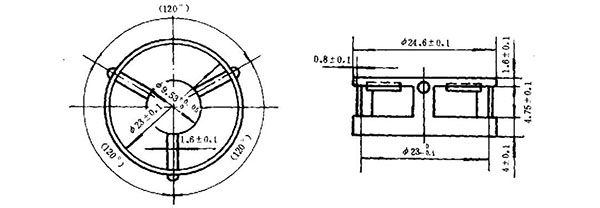

▲鋼球定位環

• 試樣環：用黃銅制成的肩環或錐環，仲裁試驗要用錐環；

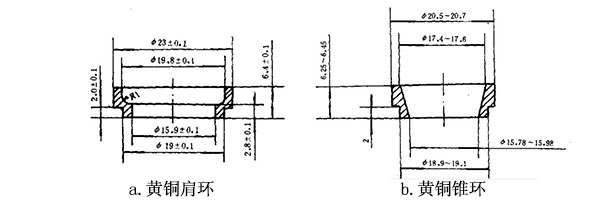

▲試樣環

• 環架 ：由上、下承板及中層的環架金屬板和定位環組成。定位環可以水平地安放于中層環架金屬板的圓孔中。定位環的下邊緣距下承板應為25士1mm，容器底部與環架的下承板相隔同樣的距離。3層板用長螺栓固定在一起。

• 燒杯：容量約為800mL，直徑90mm，高度不小于140mm的無嘴高型燒杯，其上口應與上承板相配合；

• 溫度計：分度值為 0.5C；

② 加熱器

③ 刮刀

④ 瓷板或金屬板：瓷板應光潔，金屬板以粗糙度達到0.4；

⑤ 瓷坩堝：瓷坩堝的容量為50mL；

⑥ 傳熱介質：傳熱介質應不與被測試樣起反應，如使用水浴、甘油浴或硅油浴；

3

 試樣制備方法

① 將試樣融化于一個瓷坩堝中，使之成為均勻且無氣泡的液體；

② 將試樣環加熱到與融化試樣相同的溫度，置于事先涂抹甘油或硅油的瓷板或金屬板上；

③ 將足量的熔融狀態的試樣將試樣環填滿，使其冷卻后稍有多余部分；

④ 試樣環在空氣中冷卻30min，用加熱的刮刀掛去多余試樣；

4

 實驗步驟

① 準備好儀器，懸掛好溫度計，使溫度計的底部位于試樣環平面，并與兩環的距離相等，調節環架成水平狀；

② 用比估計溫度低10℃的蒸餾水裝滿容器，浸沒試樣環，水面應高出試樣環50mm，并保持這一溫度15min；

注：軟化點超過80℃應使用甘油或硅油，接近80℃軟化點應標明傳熱介質。

③ 用夾鉗把預先浸在水浴中達到同一溫度的鋼球放入鋼球定位環上，以速度5士1℃/min的速度均勻升溫，直至鋼球穿到試樣環進入試料。

注：凡是不按上述升溫速度加熱的所有試驗都無效。

④ 當被試料包圍的鋼球觸及到環架的下承板時，要及時記錄溫度計所顯示出的溫度。

注：在試驗過程中，如果試樣發生連續降解的話，則可充入惰性氣體或用其他方法進行測量

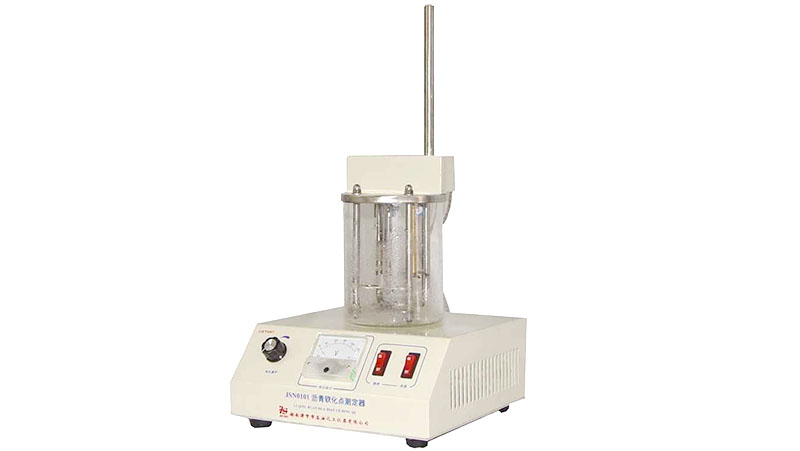

▲軟化點測試儀

環球法測定軟化點的方法就是這樣，如今，借助軟化點測試儀，可精確的控制升溫，大大減小了實驗難度。

當然，要測的可信的軟化點數據，應多次測量后取平均值，二次測量溫度的允許差為0.5℃。實驗報告中，除實驗結果還應注明實驗條件、測試次數、樣品來源、種類、制造日期等數據。

— end —
